三维光纤激光切割机是六轴工业机械手与光纤激光器的高效结合,搭配轻量化设计的三维专用防撞切割头,能够实现对三维覆盖件、异型管件等不规则的工件进行空间曲线轨迹切割,并能添加多个附加轴实现七轴、八轴联动,实现多角度的三维切割。

机型配置MODEL CONFIGURATION

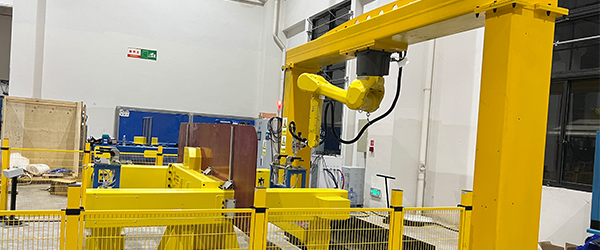

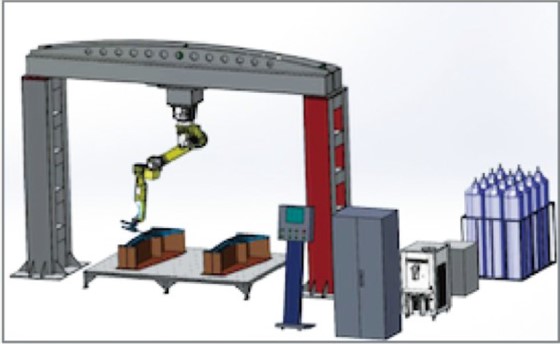

  • 吊装标准机型
    小工件可多工位

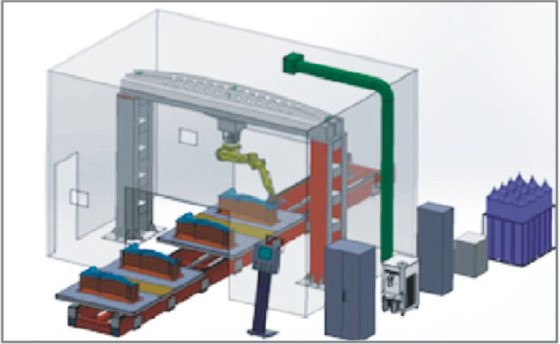

  • 可选配移动工作台
    全封闭激光防护房

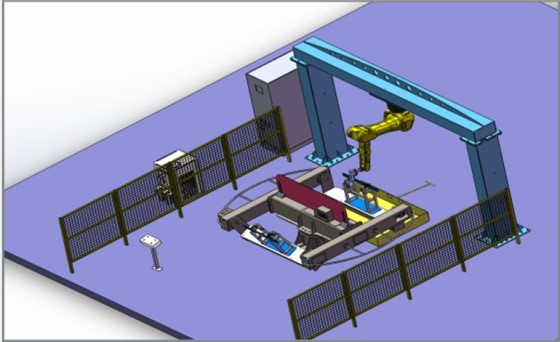

  • 吊装+双工位联动变位机
    适合弯管件一切二

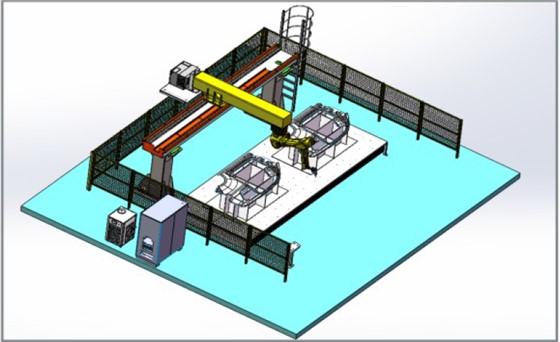

  • 吊装+悬臂天轨移动机型
    适合长尺寸工件

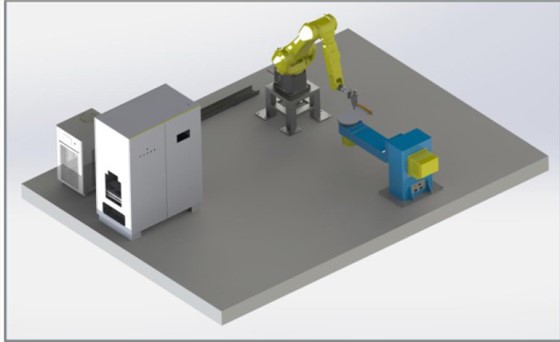

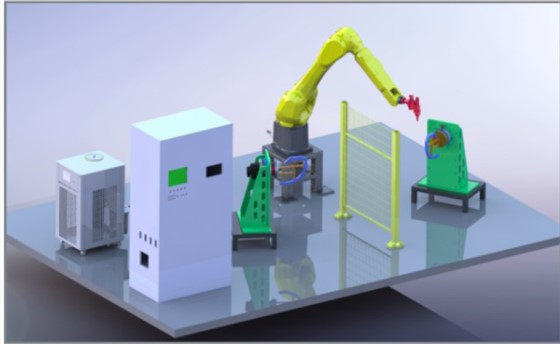

  • 立装标准机+单轴变位机+双工位

  • 立装+双工位+三轴变位机

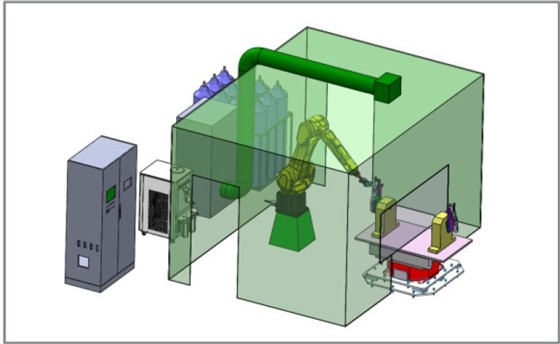

  • 立装+单工位+双轴变位机

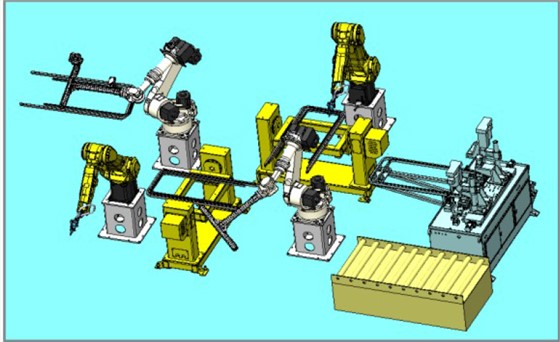

  • 多工序非标自动化产线

三维光纤激光切割机VS传统冲压方式

目前车门钣金件等三维覆盖件的加工量大多还是用开全序模,冲压成型,这种传统的,冲压方式,投入大,投产准备时间长,产品调整麻烦,人员需求多。尤其随着现在产品品类越来越多,更新换代速度越来越快,传统的冲压方式已明显跟不上企业的需求,这时,机械手三维激光切割的优势就凸现了出来。
- 主要设备 使用比较 适用场合
全序模冲压生产线 需要成型、冲孔、落料、修边等多台压机及配套模具 压机成本非常高,模具成本也很高,而且不同产品要开发不同模具,新模具开发周期一般需要3到6个月。调整麻烦、冲压工艺复杂、压机需要多人操作 适合单品种大批量生产,速度非常快
斯塔克三维激光切割机 坏料成型后一台三维设备就能独立生产 设备成本低,工艺简单上手快,准备时间少,投产速度快,调整便捷,一人即可操 非常适合新品开发及多品种中小批量生产

产品优势PRODUCT ADVANTAGES

  • 节能环保

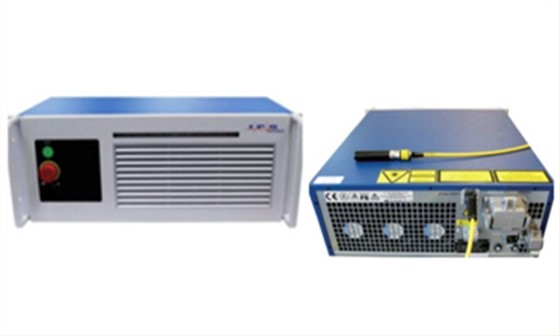

    节能环保 选用能量转换效率高的光纤激光发生器,更节能,更节省费用。

  • 操作方便

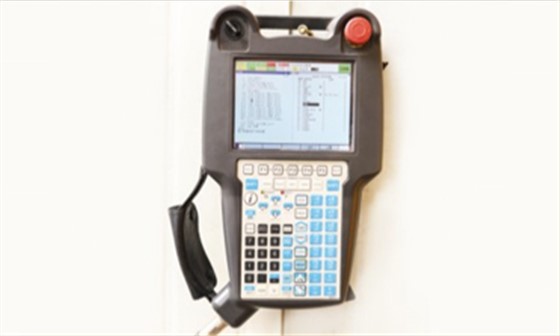

    操作方便 操作程序优化,集成多种适用小程序,无需繁琐操作。

  • 易维护

    易维护 我们优化了电路、气路及冷却系统,关键组件使用寿命超十万小时,使用省心。

  • 新一代三维随动技术

    新一代三维随动技术 STARK新一代三维随动系统,液晶面板显示,实时标定、一键标定,操作便捷,多参数设定满足不同材质工件的工艺设定。

  • 可扩展性强

    可扩展性强 可根据客户要求增加除尘除烟防护房、多工位移动或旋转工作台、切管专用联动变位机、特种工件切割专机等。

  • 终身免费培训

    终身免费培训 针对操作人员流动性大的特点,我们为广大客户提供终身免费培训服务(首次在客户现场)。

  • 完善的售后服务

    完善的售后服务 拥有专业的客户现场服务团队,全年无休,随时待命。

  • 新一代专利防撞系统

    新一代专利防撞系统 专利号:ZL201721027747.1,防撞系统撞枪反馈灵敏,结构紧凑、重量轻惯量小,同功率切割速度更快、更安全。

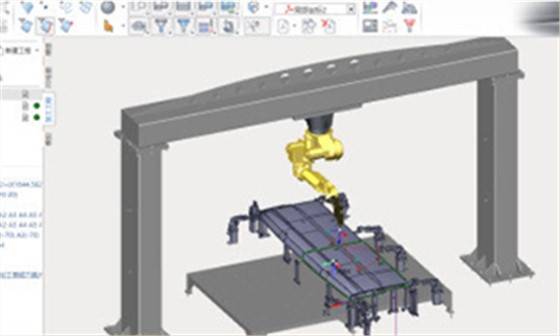

离线编程软件OFFLINE PROGRAMMING SOFTWARE

三维离线编程导图软件,可以在没有直接连接机器人或生产线的情况下,通过模拟环境对机器人进行编程、配置和调试。能够自动编程替代手工校点,减轻操作者的劳动强度,大幅缩短加工准备时间;无需停机编程,不占用机器人的加工时间,提高编程效率,大大降低调试过程中可能带来的风险与成本。
  • 选择
    机器人模型

  • 设定
    工件

  • 生成
    切割路径

  • 路径优化及
    模拟仿真

  • 转换为
    机器人语言

  • 实际
    加工

研发专利patent

研发专利

一次选择·终身服务CHOOSE US

  • 免费打样 专属工程师依据需求出具方案免费打样

  • 免费设计 非标专机“一对一"免费设计

  • 免费培训 终身免费培训(含:实际操作离线导图软件培训等。)

  • 免费升级 为您提供终身免费软件升级服务

设备选型

设备选型

设备选型主要选择合适的机械手与激光器功率

—机械手型号:根据工件尺寸及切割精度的要求选择

—激光器功率:根据工件材质、厚度及工艺要求等选择

常用型号Common model

“FANUC M-10iA

FANUC M-10iA

FANUC M-10iD

FANUC M-10iD

FANUC M-800

FANUC M-800

FANUC M-20iB

FANUC M-20iB

FANUC M-20iD

FANUC M-20iD

Kawaski-RS010L

Kawaski-RS010L

Kawaski-RS020N

Kawaski-RS020N

Staubli-RX160L

Staubli-RX160L

机器人品牌 型号 臂展 机器人重复
定位精度
实际切割精度 特点 备注
日本发那科
(FANUC)
M10iA 1420mm ±0.03mm 良(±0.15mm) 原装进口 均可选配离线导图软件,移动工作台,旋转工作防护房等台
M10iD 1441mm ±0.02mm 优(±0.1mm) 推荐,原装进口,高性价比
M800 2040mm ±0.03mm 优(±0.1mm) 精度好,速度快,热成型钢三维切割优选
M20iB 1853mm ±0.02mm 优(±0.1mm) 推荐,原装进口,适合高精度切割场合,高性价比
M20iD 1831mm ±0.02mm 良(±0.15mm) 推荐,原装进口,高性价比
日本川崎
(kawasaki)
RS010L 1925mm ±0.06mm 一般(±0.2mm) 推荐,适合一般精度覆盖件切割,切割幅面大,擅长超深工件勾边切割,高性价比
RS020N 1725mm ±0.05mm 一般(±0.2mm) -
史陶比尔
(Staubli)
RX160L 2010mm ±0.05mm 优(±0.1mm) 适合高精度切割场合
特别说明:

1、各机型配置及参数可根据客户要求定制,网站中的数据值反映的是一定条件下的能力,验收条件依据合同或技术方案。

2、被加工物虽然属于同一种规格品种,但是由于加工部位、表面状况、材料成分的不同,或因加工形状的不同,有时候在加工性能和品质上会产生差异。

  • 切割产品样图
  • 切割产品样图
  • 切割产品样图
  • 切割产品样图
  • 切割产品样图
  • 切割产品样图
  • 切割产品样图
  • 切割产品样图
切割产品样图
  • 双机协作,自动避让,双倍效率,双倍加工行程

    双机协作,自动避让,双倍效率,双倍加工行程

  • 工程车后桥切割,10mm碳钢

    工程车后桥切割,10mm碳钢

  • 3KWI装机型,批量切割5mm不锈钢三维腔体

    3KWI装机型,批量切割5mm不锈钢三维腔体

  • 高精度机型,精密冲压产品三维激光切割机

    高精度机型,精密冲压产品三维激光切割机

  • 电梯扶手三维激光切割,替代原有线切割工艺,效率提升15倍

    电梯扶手三维激光切割,效率提升15倍

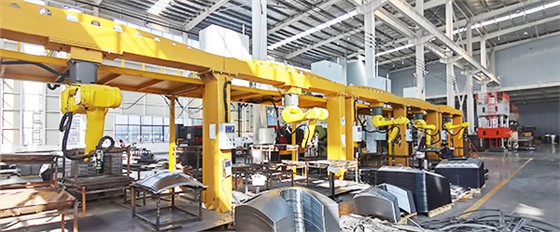

  • 苏北集团客户,整车间批量订购,包含两台12米移动地轨机型

    整车间批量订购,包含两台12米移动地轨机型
